پرشر سوئیچ چیست؟


1404/01/07
کد خبر : 2409826
دسته بندی : رپورتاژ
تعداد بازدید : 40 نفر

در این مقاله، به بررسی جامع پرشر سوئیچ (Pressure Switch) پرداخته می‌شود. پرشر سوئیچ یکی از ابزارهای حیاتی در کنترل و نظارت بر فشار سیالات در صنایع مختلف است. از کاربردهای آن در سیستم‌های هیدرولیک و پنوماتیک گرفته تا سیستم‌های تهویه مطبوع و حفاظتی، این دستگاه به عنوان یک عنصر کلیدی در ایمنی و عملکرد بهینه تجهیزات صنعتی شناخته می‌شود. در ادامه به توضیح تعریف، اصول کار، انواع، اجزای تشکیل‌دهنده، کاربردها، نکات انتخاب و نصب و همچنین نگهداری و عیب‌یابی پرشر سوئیچ می‌پردازیم.

۱. مقدمه

کنترل فشار در هر سیستم صنعتی از اهمیت ویژه‌ای برخوردار است؛ زیرا افزایش یا کاهش غیرمنتظره فشار می‌تواند منجر به خرابی تجهیزات، کاهش کارایی و بروز حوادث ناخواسته شود. پرشر سوئیچ با شناسایی تغییرات فشار و فعال یا غیرفعال کردن مدارهای الکتریکی، نقش اساسی در ایمنی و کنترل سیستم‌ها ایفا می‌کند. این مقاله با هدف ارائه یک راهنمای جامع و کاربردی درباره پرشر سوئیچ، اطلاعات مفیدی را درباره انواع، عملکرد و نکات مهم در انتخاب و نصب آن ارائه می‌دهد.

۲. تعریف پرشر سوئیچ

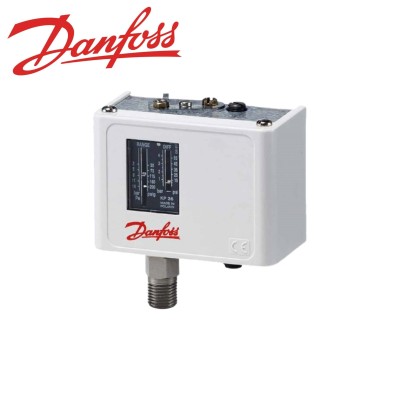

پرشر سوئیچ دستگاهی الکترومکانیکی است که به محض رسیدن فشار یک سیال (مایع یا گاز) به مقدار از پیش تعیین‌شده، یک عمل سوئیچینگ (قطع یا وصل مدار) را انجام می‌دهد. به عبارت دیگر، این دستگاه با تشخیص تغییرات فشار در یک سیستم، سیگنال‌های الکتریکی را برای کنترل تجهیزات دیگر مانند پمپ‌ها، کمپرسورها یا سیستم‌های هشدار ارسال می‌کند.

خرید پرشر سوئیچ از ابزار سنجش آریا

۳. اصول کار پرشر سوئیچ

عملکرد پرشر سوئیچ بر اساس تغییرات فیزیکی ایجاد شده در اثر فشار سیال است. دو گروه اصلی از این دستگاه‌ها وجود دارد:

۳.۱. پرشر سوئیچ‌های مکانیکی

در این دسته از سوئیچ‌ها، اجزای مکانیکی مانند دیافراگم، پیستون یا لوله بوردونی (Bourdon Tube) تحت تأثیر فشار قرار می‌گیرند. وقتی فشار به سطح تعیین‌شده می‌رسد، این اجزا تغییر شکل داده و یک کنتاکت الکتریکی (سوئیچ) را فعال یا غیرفعال می‌کنند. این نوع سوئیچ‌ها به دلیل سادگی، دوام بالا و عدم نیاز به منبع تغذیه، در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرند.

۳.۲. پرشر سوئیچ‌های الکترونیکی

این دسته از پرشر سوئیچ‌ها با بهره‌گیری از سنسورهای دقیق الکترونیکی، تغییرات فشار را به سیگنال‌های دیجیتال یا آنالوگ تبدیل می‌کنند. اگرچه از نظر هزینه معمولاً گران‌ترند، اما دقت و قابلیت تنظیم دقیق‌تری نسبت به مدل‌های مکانیکی دارند و در سیستم‌هایی با نیاز به کنترل حساس و دقیق مورد استفاده قرار می‌گیرند.

۴. انواع پرشر سوئیچ

۴.۱. بر اساس مکانیزم عملکرد

۴.۱.۱. پرشر سوئیچ بردونی

این نوع از سوئیچ‌ها از یک لوله بوردونی بهره می‌برند که در اثر تغییر فشار شکل خود را تغییر می‌دهد. به‌واسطه خمیدگی لوله بوردونی، یک کنتاکت الکتریکی تغییر وضعیت داده و مدار کنترل می‌شود. این سوئیچ‌ها به دلیل قابلیت تحمل فشار بالا در صنایع نفت، گاز و شیمیایی و محصولات وینرو کاربرد فراوانی دارند.

۴.۱.۲. پرشر سوئیچ دیافراگمی

در این مدل، یک دیافراگم انعطاف‌پذیر تحت تأثیر فشار سیال تغییر شکل می‌دهد. این تغییر شکل باعث فعال یا غیرفعال شدن مدار می‌شود. به دلیل حساسیت بالا به تغییرات فشار، این سوئیچ‌ها برای سیستم‌های تهویه مطبوع، تصفیه آب و تجهیزات بهداشتی که معمولاً فشارهای پایین تا متوسط دارند مناسب هستند.

۴.۱.۳. پرشر سوئیچ پیستونی

پرشر سوئیچ پیستونی شامل یک پیستون است که در اثر افزایش فشار به صورت محوری حرکت می‌کند. این نوع از سوئیچ‌ها معمولاً در سیستم‌های هیدرولیک با فشارهای بسیار بالا به کار می‌روند و به دلیل ساختار مقاوم خود، در محیط‌های صنعتی مانند سینوپ سخت عملکرد مطلوبی از خود نشان می‌دهند.

۴.۱.۴. پرشر سوئیچ تفاضلی

این مدل برای اندازه‌گیری اختلاف فشار بین دو نقطه در یک سیستم طراحی شده است. به کمک دو ورودی، تفاوت فشار در دو نقطه را اندازه‌گیری کرده و در صورت عبور از حد تعیین‌شده، سوئیچ عمل می‌کند. این نوع از پرشر سوئیچ‌ها در کنترل فرآیندهای پیچیده هیدرولیک کاربرد دارند.

۴.۱.۵. پرشر سوئیچ‌های دیگر

همچنین انواع دیگری مانند پرشر سوئیچ‌های بیلوزدار و کپسولی وجود دارند که در برخی کاربردهای خاص مورد استفاده قرار می‌گیرند.

۴.۲. بر اساس نوع سیال

پرشر سوئیچ‌ها بر اساس نوع سیالی که در سیستم جریان دارد، به دو دسته تقسیم می‌شوند:

  • پرشر سوئیچ پنوماتیک: مناسب برای سیستم‌هایی که از هوا به عنوان سیال استفاده می‌کنند.
  • پرشر سوئیچ هیدرولیک: برای سیستم‌هایی که از مایعات مانند روغن یا آب استفاده می‌شود.

۵. اجزای تشکیل‌دهنده پرشر سوئیچ

برای درک بهتر عملکرد پرشر سوئیچ، آشنایی با اجزای اصلی آن ضروری است:

۵.۱. بدنه یا محفظه

بدنه پرشر سوئیچ معمولاً از موادی مانند استیل، آلومینیوم یا پلاستیک‌های مقاوم ساخته می‌شود تا از قطعات داخلی در برابر عوامل محیطی مانند رطوبت، گردوغبار و خوردگی محافظت کند.

۵.۲. عنصر حسگر (دیافراگم/پیستون)

این قسمت مستقیماً با سیال در تماس بوده و تغییرات فشار را حس می‌کند. بسته به نوع پرشر سوئیچ، از دیافراگم، پیستون یا لوله بوردونی استفاده می‌شود.

۵.۳. فنر تنظیم‌کننده

فنر، نیروی مقاومت لازم برای تعیین نقطه قطع و وصل سوئیچ را فراهم می‌کند. با تنظیم کشش این فنر (اغلب از طریق یک پیچ تنظیم)، می‌توان حساسیت و نقطه عملکرد پرشر سوئیچ را تغییر داد.

۵.۴. کنتاکت‌های الکتریکی

این قسمت شامل میکروسوئیچ یا کنتاکت‌های الکتریکی است که با تغییر وضعیت عنصر حسگر، مدار را قطع یا وصل می‌کنند.

۵.۵. پیچ تنظیم (Adjustment Screw)

این پیچ امکان تنظیم دقیق نقطه‌ای که در آن سوئیچ فعال یا غیرفعال شود را فراهم می‌کند.

۵.۶. اتصالات و پورت‌ها

از طریق این اتصالات، پرشر سوئیچ به سیستم فشار متصل شده و سیال به داخل دستگاه هدایت می‌شود.

۶. کاربردهای پرشر سوئیچ

پرشر سوئیچ به دلیل توانایی نظارت و کنترل دقیق فشار، در صنایع و سیستم‌های متعددی کاربرد دارد:

۶.۱. صنایع نفت و گاز

در سیستم‌های استخراج، انتقال و پالایش نفت و گاز، کنترل فشار برای حفظ ایمنی و جلوگیری از انفجار حیاتی است. پرشر سوئیچ با قطع جریان در صورت افزایش بیش از حد فشار، از بروز حوادث جلوگیری می‌کند.

۶.۲. سیستم‌های هیدرولیک و پنوماتیک

در ماشین‌آلات سنگین، جرثقیل‌ها، لیفتراک‌ها و سایر تجهیزات صنعتی، کنترل دقیق فشار برای عملکرد بهینه و جلوگیری از خرابی تجهیزات ضروری است.

۶.۳. سیستم‌های HVAC (گرمایش، تهویه مطبوع و خنک‌کنندگی)

در این سیستم‌ها، پرشر سوئیچ‌ها برای کنترل فشار مبرد و جلوگیری از عملکرد نادرست کمپرسورهای میدیا و سایر اجزا مورد استفاده قرار می‌گیرند.

۶.۴. کاربردهای آب‌رسانی و تصفیه آب

در سیستم‌های پمپاژ آب، پرشر سوئیچ‌ها به تنظیم و کنترل فشار ورودی آب به پمپ کمک می‌کنند تا از خرابی و افت عملکرد جلوگیری شود.

۶.۵. سیستم‌های ایمنی

پرشر سوئیچ‌ها به عنوان یک عنصر حفاظتی در سیستم‌های کنترل فشار، از بروز حوادث ناشی از فشار بیش از حد یا کمبود فشار جلوگیری می‌کنند

۷. نکات مهم در انتخاب و خرید پرشر سوئیچ

انتخاب پرشر سوئیچ مناسب بستگی به چندین عامل کلیدی دارد:

۷.۱. محدوده فشار کاری

باید مطمئن شوید که پرشر سوئیچ انتخابی قادر است فشار سیستم شما را تا حد مورد نظر تحمل کند. مثلاً اگر سیستم شما دارای فشار کاری بالا است، بهتر است از مدل‌های پیستونی یا بردونی با تحمل فشار بالا استفاده کنید.

۷.۲. نوع سیال

سیالی که در سیستم شما جریان دارد (آب، هوا، روغن، گاز) تعیین‌کننده انتخاب نوع مناسب پرشر سوئیچ است. استفاده از دستگاهی که برای نوع سیال نادرست طراحی شده باشد، می‌تواند به سرعت باعث خرابی و کاهش دقت عملکرد شود.

۷.۳. دقت و حساسیت

در کاربردهایی که تغییرات کوچک فشار اهمیت زیادی دارند، پرشر سوئیچ‌های با دقت بالا مورد نیاز است. سوئیچ‌های الکترونیکی به دلیل دقت بیشتر در این زمینه برتری دارند.

۷.۴. شرایط محیطی

محل نصب پرشر سوئیچ (دما، رطوبت، گردوغبار، شرایط انفجاری) باید در انتخاب آن در نظر گرفته شود. دستگاه‌هایی با درجه حفاظت بالا (مانند IP65 یا بالاتر) برای محیط‌های سخت مناسب‌ترند.

۷.۵. هزینه و برند

هزینه و کیفیت از دیگر فاکتورهای مهم هستند. برندهای معتبر مانند ABB، Danfoss، WIKA، Ashcroft و UE معمولاً از کیفیت و دوام بالاتری برخوردارند.

۸. نصب و راه‌اندازی پرشر سوئیچ

نصب صحیح پرشر سوئیچ برای اطمینان از عملکرد بهینه آن اهمیت بسیاری دارد. در ادامه مراحل کلی نصب را توضیح می‌دهیم:

۸.۱. انتخاب محل مناسب

محل نصب باید طوری انتخاب شود که سیال به‌طور مستقیم به ورودی پرشر سوئیچ برسد و در عین حال دسترسی برای نظارت و تعمیرات آسان باشد.

۸.۲. اتصال به سیستم فشار

لوله‌ها یا پورت‌های اتصال باید با دقت و با استفاده از واشرهای مناسب به دستگاه متصل شوند تا از نشتی جلوگیری شود.

سخن پایانی

پرشر سوئیچ به عنوان یکی از اجزای کلیدی در کنترل و نظارت بر فشار در سیستم‌های صنعتی، نقش مهمی در ایمنی و بهبود عملکرد سیستم‌ها دارد. از مدل‌های مکانیکی ساده تا دستگاه‌های الکترونیکی پیشرفته، انتخاب صحیح پرشر سوئیچ بستگی به نیازهای خاص سیستم، نوع سیال، شرایط محیطی و دقت مورد نظر دارد. نصب و تنظیم صحیح، به همراه نگهداری دوره‌ای، از عوامل اصلی در بهره‌برداری بلندمدت و کارآمد از این دستگاه‌هاست.

با آشنایی کامل با اجزای تشکیل‌دهنده، انواع مختلف و نکات انتخاب، می‌توان پرشر سوئیچی مناسب برای هر کاربرد صنعتی انتخاب کرد. استفاده از پرشر سوئیچ‌های با کیفیت از برندهای معتبر تضمین‌کننده عملکرد بهینه و افزایش ایمنی در سیستم‌های هیدرولیک، پنوماتیک و HVAC است.

در نهایت، توجه به نکات فنی و رعایت دستورالعمل‌های نصب و نگهداری، موجب می‌شود تا سیستم‌های صنعتی از نظر فشار به‌صورت دقیق و پایدار کنترل شوند و از بروز حوادث ناخواسته جلوگیری شود. انتخاب دقیق و نصب صحیح پرشر سوئیچ، علاوه بر بهبود کارایی تجهیزات، موجب صرفه‌جویی در هزینه‌های تعمیرات و افزایش عمر مفید سیستم‌های صنعتی می‌گردد.
