محصولات کاربردی ساتورن پنوماتیک: تبدیل ستاره‌ای، سوئیچ‌باکس و شلنگ پنوماتیک

در یک سیستم پنوماتیک، علاوه بر اکچویتور (عملگر)، شیرها و کمپرسورها، از جمله قطعات جانبی حیاتی مورد نیاز هستند که ساخت یک سیستم پنوماتیک بدون استفاده از این قطعات تقریبا محال ممکن به نظر می‌رسد. در این مقاله سه محصول پرکاربرد از فروشگاه Saturn Pneumatic معرفی می‌شود: تبدیل ستاره‌ای اکچویتور، سوئیچ‌باکس (Limit Switch Box) و شلنگ پنوماتیک. این محصولات به افزایش کارایی، ایمنی و سهولت نصب سیستم‌های پنوماتیک کمک می‌کنند. در ادامه شرح کاملی از هر یک از این محصولات و ویژگی ها و کاربردهای هر کدام ارائه می‌شود.

تبدیل ستاره‌ای اکچویتور

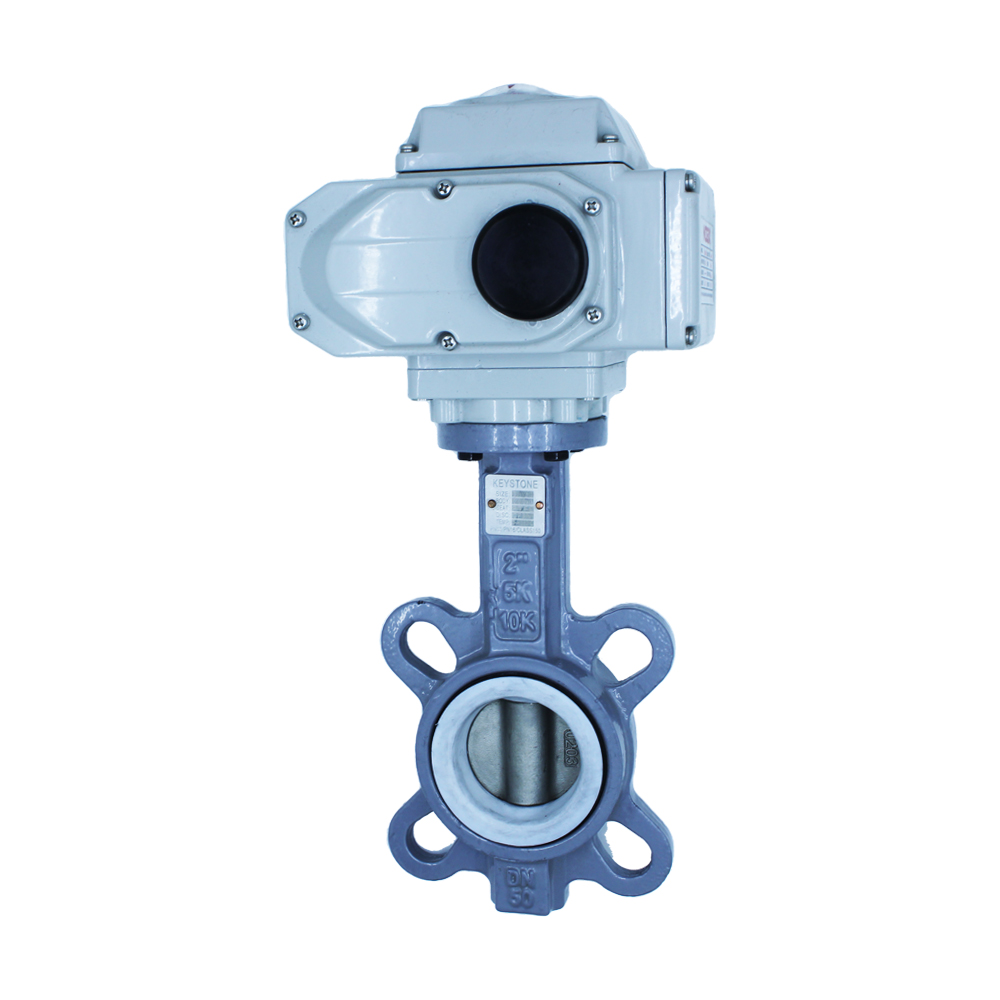

تبدیل ستاره‌ای اکچویتور قطعه‌ای رابط است که امکان اتصال اکچویتور پنوماتیک یا برقی را به انواع شیرهای صنعتی (مانند شیرهای توپی، پروانه‌ای و ویفری) فراهم می‌کند. در بسیاری از موارد ابعاد یا شکل شفت شیر و اکچویتور با هم متفاوت است؛ در این‌جاست که تبدیل ستاره‌ای کاربرد دارد.

این مبدل، فاصله‌های خالی بین دو شفت را پر می‌کند و موجب درگیری کامل و بدون لق شدن شفت‌ها در حین حرکت می‌شود. به‌این‌ترتیب از ضربه‌ها و کوبش‌های احتمالی جلوگیری می‌شود و نیرو به‌طور مؤثرتری منتقل می‌گردد. تبدیل‌های ستاره‌ای در اندازه‌های مختلف (مثلاً 9×11، 11×14، 17×22 میلی‌متر و…) تولید می‌شوند و با توجه به سایز شفت شیر و اکچویتور باید به‌درستی انتخاب شوند. از آنجا که این قطعات فشار مکانیکی را تحمل می‌کنند، معمولاً از فلزات مقاوم (مثل فولاد سخت‌شده) ساخته می‌شوند و سطح آن‌ها تراش‌کاری دقیق دارد.

ویژگی‌ها و مزایا:

●       مقاومت بالا: تبدیل ستاره‌ای در برابر له‌شدن و ساییدگی مقاوم است و طول عمر بالایی دارد.

●       سازگاری با اکچویتورها: این رابط در انواع سایزها موجود است و برای اکثر اکچویتورهای استاندارد پنوماتیک و برقی قابل استفاده است.

●       نصب آسان: جایگذاری مبدل به‌گونه‌ای است که از بیرون‌زدگی از درون اکچویتور جلوگیری شده و پس از نصب، شفت‌ها بدون لقی به هم کوپل می‌شوند.

●       عدم نیاز به قطعه اضافی: با استفاده از این مبدل نیازی به تعویض یا خرید اکچویتور جدید نیست؛ کافی است مبدل ستاره‌ای مناسب را روی اکچویتور و شیر مورد نظر نصب کنید.


در فروشگاه Saturn Pneumatic تبدیل‌های ستاره‌ای با دقت بالا و در سایزهای متنوع عرضه می‌شود. این محصولات آماده تحویل هستند و از طریق سیستم فروش اینترنتی Saturn Pneumatic به‌سرعت به تمامی نقاط کشور ارسال می‌گردند.

سوئیچ‌باکس (Limit Switch Box)

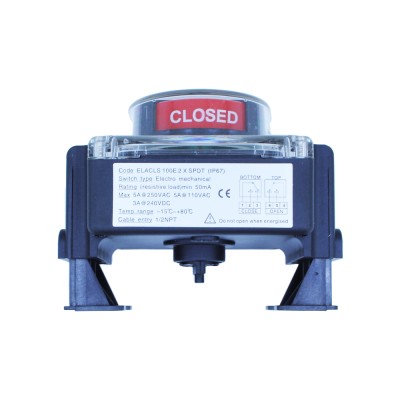

سوئیچ‌باکس یا لیمیت سوئیچ باکس یک دستگاه الکترومکانیکی است که روی اکچویتور نصب می‌شود و وظیفه تشخیص و نمایش موقعیت باز یا بسته بودن شیر را دارد. در واقع سوئیچ‌باکس‌ها شامل چند کلید الکتریکی (معمولاً دو عدد SPDT) هستند که بر حسب قرارگیری اکچویتور در حالت باز یا بسته تغییر وضعیت می‌دهند. این تغییر وضعیت علاوه بر نمایش موقعیت شیر به اپراتور، قابلیت ارسال سیگنال به تابلو کنترل یا سیستم اتوماسیون را نیز فراهم می‌کند.

استفاده از سوئیچ‌باکس در سیستم‌های پنوماتیک اهمیت زیادی دارد. در کنترل فرایندهای صنعتی، اپراتورها نیاز دارند همیشه از وضعیت شیرها مطلع باشند یا فرمان‌های کنترلی بر اساس باز یا بسته بودن شیرها صادر شود. به‌عنوان مثال، هنگامی که اکچویتور در وضعیت کاملاً باز قرار گیرد، سوئیچ‌باکس سیگنالی به سیستم پایین‌دستی می‌فرستد که «شیر باز است». این کار به صورت خودکار انجام می‌شود و نیازی به نظارت دائم انسان نیست. در سیستم‌های پیشرفته‌تر، اطلاعات وضعیت شیرها به PLC یا پی‌ال‌سی فرستاده می‌شود و بر اساس آن فرمان‌های بعدی صادر می‌گردد.

ویژگی‌ها و مزایا:

●       نمایش موقعیت شیر: سوئیچ‌باکس، وضعیت دقیق شیر (باز/بسته) را به صورت فیزیکی روی خود دستگاه و همچنین از طریق سیگنال‌های الکتریکی به سیستم کنترل گزارش می‌دهد.

●       ایمنی و اطمینان: با نصب این دستگاه روی اکچویتورها، از خطاهای عملکردی جلوگیری می‌شود و عدم کارکرد شیر به دلیل خطای سیستم کنترل به سرعت تشخیص داده می‌شود.

●       درجۀ حفاظت بالا: اغلب سوئیچ‌باکس‌ها دارای بدنه مقاوم با استاندارد IP67 هستند که در برابر گردوغبار و رطوبت حفاظت شده‌اند (مثلاً برند Aumoto با IP67 عرضه می‌شود). این ویژگی امکان استفاده در محیط‌های صنعتی خشن و بیرونی را فراهم می‌کند.

●       تنظیم‌پذیری: اکثر سوئیچ‌باکس‌ها قابلیت نصب روی انواع اکچویتور برقی و پنوماتیک را دارند و می‌توان موقعیت‌های قطع و وصل مختلف را تنظیم نمود.


شلنگ پنوماتیک

شلنگ پنوماتیک که گاهی «شلنگ باد» یا «شلنگ هوا» نیز نامیده می‌شود، وظیفه انتقال هوای فشرده را از کمپرسور به نقطۀ مصرف (مانند اکچویتورها، شیرها یا ابزارهای پنوماتیکی) دارد. به‌طور کلی عملکرد اصلی این شیلنگ‌ها انتقال هوای تحت فشار به محرک‌ها، شیرها، ابزارها و سایر دستگاه‌هاست. برای مثال، در بسیاری از ابزارهای بادی مانند میخ‌کوب‌ها، آچار بادی و مته‌ها از فشار هوا برای کار استفاده می‌شود. شیلنگ پنوماتیک به‌عنوان رگۀ حیاتی یک سیستم هوای فشرده باید دارای مشخصات خاصی باشد تا عمل‌رسانی مطمئن انجام شود.

شلنگ‌های پنوماتیک معمولاً از مواد مقاوم چندلایه (معمولاً ترموپلاستیک یا پلی‌اورتان) ساخته شده‌اند تا در برابر روغن کمپرسور، ذرات گرد و غبار و مواد شیمیایی مقاومت داشته باشند. این شیلنگ‌ها انعطاف‌پذیری بالایی دارند تا قابلیت عبور از مسیرهای پیچیده و اتصال راحت به تجهیزات را فراهم کنند. همچنین روی شلنگ‌ها اطلاعاتی مثل قطر داخلی، حداکثر فشار کاری (معمولاً چندین بار، مثلاً ۱۰ تا ۲۰ بار) و دمای قابل تحمل درج شده است. شلنگ‌های پنوماتیک در قطرهای استاندارد مختلف عرضه می‌شوند؛ به عنوان نمونه قطرهای 4، 6، 8، 10، 12، 16 و 20 میلی‌متر رایج هستند که هر یک برای کاربرد خاصی در صنعت مناسب‌اند. برای مثال، قطر 8 و 10 میلی‌متر برای خطوط اصلی انتقال هوا در کارگاه‌ها و مصارف صنعتی مناسب است، در حالی که قطرهای کوچکتر (4 یا 6 میلی‌متر) برای اتصالات حساس و اندازه‌گیری فشار به کار می‌روند.

ویژگی‌ها و نکات مهم:

●       مقاومت شیمیایی و مکانیکی: شلنگ‌های پنوماتیک باید در مقابل روغن و آب مقاوم باشند و در تماس با ذرات گرد و غبار یا روغن کمپرسور آسیب نبینند.

●       انعطاف‌پذیری و وزن کم: مواد پلی‌اورتان (PU) یا نایلون معمولاً در ساخت این شلنگ‌ها استفاده می‌شود. شیلنگ‌های پلی‌اورتان به دلیل انعطاف‌پذیری بسیار بالا و مقاومت در برابر سایش و پیچ‌خوردگی شهرت دارند و به همین علت در رباتیک و خطوط تولید خودکار که حرکت زیاد دارند، کاربرد زیادی دارند.

●       درجه فشار کاری: هنگام انتخاب شلنگ، باید مطمئن شد که شلنگ توان تحمل فشار کاری سیستم شما را دارد. شلنگ‌های استاندارد معمولاً تا فشارهای ۱۰–۲۰ بار را پشتیبانی می‌کنند.

●       سایز و طول مناسب: قطر داخلی شلنگ باید برای میزان هوای لازم انتخاب شود؛ قطر کمتر ممکن است افت فشار بیشتر ایجاد کند. طول شلنگ نیز نباید خیلی زیاد باشد تا افت فشار کاهش پیدا کند. به همین دلایل Saturn Pneumatic انواع قطرهای استاندارد شلنگ پنوماتیک را به فروش می‌رساند تا متناسب با نیاز کاربر انتخاب شود.

شلنگ‌های پنوماتیک عرضه شده در Saturn Pneumatic از بهترین و شناخته‌شده‌ترین برندهای معتبر ایران و جهان هستند. این شلنگ‌ها اغلب با اتصالات ضدزنگ و کوپلینگ‌های سریع عرضه می‌شوند تا استفاده و تعویض آن‌ها بسیار ساده باشد. به‌صورت کلی، انتخاب شلنگ مناسب و باکیفیت باعث کاهش نشت هوا، افزایش ایمنی و کاهش هزینه‌های تعمیر و نگهداری می‌شود.

سخن آخر

در فروشگاه اینترنتی Saturn Pneumatic، مجموعه‌ای گسترده از تجهیزات پنوماتیکی عرضه می‌شود که شامل تبدیل‌های ستاره‌ای اکچویتور، سوئیچ‌باکس و شیلنگ‌های هوا نیز هست. استفاده از قطعات مرغوب و استاندارد مانند مبدل‌های ستاره‌ای مقاوم، سوئیچ‌باکس‌های دقیق و شلنگ‌های باکیفیت، موجب افزایش بازده و ایمنی در سیستم‌های هوای فشرده صنعتی می‌شود. این سه محصول معرفی‌شده با قابلیت‌های فنی بالا و دوام مناسب برای طیف وسیعی از کاربردهای صنعتی و کارگاهی طراحی شده‌اند.
