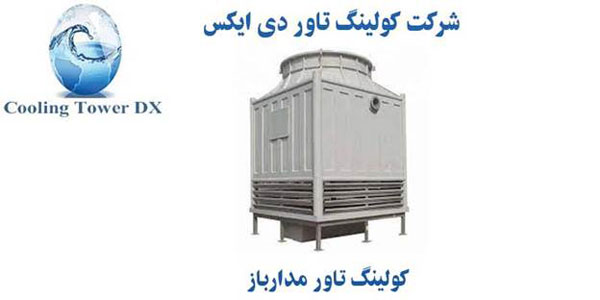

کولینگ تاور مدار باز



کولینگ تاور مدار باز مرطوب نوعی سیستم پرکاربرد جهت خنک کردن سیالات از طریق کاهش دمای آبگرم کولینگ تاور می‌باشد و بنحوی طراحی شده که سیال وارد مدار باز میشود.

برج‌های خنک کننده مرطوب یا تبخیری دارای ساختاری ساده‌ و قطعاتی نسبتا ارزان قیمت برای سرد کردن مایعات مختلف همانند آبگرم هستند. ولیکن کولینگ تاور مدار باز بعلت اینکه معمولا سیال آب را به منظور خنک کاری استفاده میکند بیشتر مناسب مکان‌هایی که مشکل کمبود آب داشته میباشد. برج‌های مرطوب بدلیل دارا بودن عملکرد تبخیری هدر رفت سیال زیادی دارند. اینگونه دستگاه‌های فایبرگلاس در صنعت‌های پتروشیمی، ذوب فلزات، پالایشگاه نفت، کوره القایی، نیروگاه هسته‌ای بکار برده می‌گردند. شرکت کولینگ تاور تهویه دی ایکس (DX) سازنده تخصصی انواع کولینگ تاور مدار باز مرطوب در دو استراکچر مکعبی و مخروطی می باشد. مهندسین این کمپانی جزء بهترین مشاوران جهت خرید یک دستگاه برج خنک کننده با بهترین نوع کاربری بشمار می‌آیند.

اساس کار کولینگ تاور مدار باز چیست؟

اساس کار یا عملکرد کولینگ تاور مدار باز درهم آمیختن ذرات هوا، آب داغ و انتقال حرارت مستقیم میان آنها است. چون درصدی آبگرم هنگام مبادله گرما با هوا بخار شده به آن کولینگ تاور تبخیری نیز گفته میشود. راندمان خنک کاری آب درون برج‌های مدار باز بسیار بالا می‌باشد. ولیکن معضلاتی وجود دارد، اولا بخشی از آب تبخیر میگردد و باید سیال تازه توسط یک مدار جایگزین شود. دوما آب در معرض انواع آلودگی‌ها، ذرات موجود داخل هوا، رشد جلبک باکتری قرار میگیرد. بنابراین مشکلاتی بهداشتی ایجاد می‌نماید که سبب گند زدایی و تعویض دوره‌ای آب خواهد شد. برای تشریح ساده‌تر عملکرد کولینگ تاور مدار باز میتوان گفت آبگرم درون برج خنک کننده مرطوب از پکینگ مدیا عبور کرده سپس زمانیکه با هوای بیرون برخورد میکند موجب کاهش دمای سیال می‌گردد.

قطعات اصلی سازنده کولینگ تاور مدار باز

شرکت DX جهت ساخت کولینگ تاور مرطوب بهترین قطعات را همراه با کیفیت‌ترین متریال استفاده می‌نماید. تمامی این اجزای سازنده دارای 12 ماه ضمانت نامه معتبر هستند، در ادامه راجع به انواع قطعات تشکیل دهنده مقدار کمی توضیح داده شده است :


 کولینگ تاور


1) پروانه و الکتروموتور: فن فایبرگلاس و الکتروموتور در بالاترین نقطه کولینگ تاور مرطوب قرار دارند. درون بیشتر برج‌های مدار باز پروانه آکسیال استفاده می‌شود زیرا این مدل فن‌ها قیمت خرید بصرفه‌تر و کارایی بیشتری نسبت به مدل‌های‌ سانترفیوژ دارا هستند. میزان درجه حفاظتی تمامی موتورهای الکتریکی شرکت کولینگ تاور دی ایکس برند زیمنس آلمان با IP 55 می‌باشد. علت استفاده این نوع درجه حفاظت ضد گردو غبار، ضد آب بودن الکتروموتور است.
2) پکینگ مدیا (سطوح تبادل کننده دما): پکینگ‌های مدیا دارای دو دسته اسپلش و فیلمی هستند که مابین افشانک کولینگ تاور و تشتک قرار می‌گیرند. پکینگ‌ها زمانیکه آب روی آن‌ها توزیع میشود، با توجه به ساختارشان از سرعت قطرات آب می‌کاهند بعد آنها را به قطرات کوچکتری تبدیل می‌کنند. در نتیجه برخورد هوا با آب بیشتر می‌شود و سیال زودتر سرد خواهد شد.
3) نازل یا افشانک: افشانک‌ها به یک لوله که سر ورودی آن فلنچ نصب شده است و داخلش آب داغ یا سیال مد نظر عبور داده می ‌شود نصب میگردند. نازل‌ها با مهندسی انجام شده بطور دقیق با فواصل یکسانی از یکدیگر قرار می‌گیرند تا سطح پاشش مناسبی بر روی پکینگ‌های کولینگ تاور مرطوب مکعبی داشته باشند. نازل‌ در انواع مختلف حلزونی، مربع پاش، چپقی و... قابلیت طراحی دارد. چنانچه استراکچر برج مدار باز مخروطی باشد اسپرینکلر جهت توزیع آب جایگزین افشانک میگردد.
4) تشتک: حوضچه یا تشتک داخل پایین‌ترین قسمت کولینگ تاور مدار باز نصب می‌گردد. هنگامیکه سیال عملیات تبادل حرارت خود را انجام میدهد در مرحله ‌آخر برروی تشتک ریخته‌ می‌شود. سپس مقدار آب جمع‌ شده درون تشتک توسط پمپ به دستگاه مد نظر (چیلر، کندانسور، و...) ارسال خواهد شد.
5) بدنه: جنس محفظه یا بدنه برج خنک کاری مدار باز از ورق گالوانیزه یا فایبر گلاس ساخته می‌شود. علت تفاوت بدنه جهت تولید کولینگ تاور نحوه کاربرد یا نوع سیال ورودی آن می‌باشد. شرکت تهویه ‌دی ایکس بهترین مواد موجود در بازار را برای تولید بدنه برج‌های خود بکار میبرد. همچنین جهت تقویت بیشتر استراکچر از پلی استر استفاده می‌نماید.


کولینگ تاور


نحوه نصب کولینگ تاور مرطوب

نصب کولینگ تاور مدار باز باید کاملا مهندسی شده صورت پذیرد زیرا جریان هوایی که بداخل سیستم وارد میشود بسیار مهم است. برای مصارف ساختمانی و صنعتی اگر برج خنک کننده در بالای ساختمان یا فضای باز قرار بگیرد حتما راندمان خود را دارد. البته زمانیکه دو الی سه برج یا بیشتر قرار است کنار یکدیگر نصب شوند باید توجه داشت که نباید هوای خروج یافته از برج فایبرگلاس  به کولینگ دیگری انتقال یابد. در صورت بروز چنین عملکردی راندمان دستگاه مرطوب بسیار کاهش پیدا میکند.

معرفی انواع کولینگ تاور مدار باز

کولینگ تاورهای تبخیری بنابر محل نصب یا محیط جغرافیایی دارای دو دسته استراکچر مخروطی و مکعبی شکل هستند :
• کولینگ تاور مخروطی مدار باز : در این نوع کولینگ‌های مدور فایبرگلاس برای سرد کردن آب از قطعه‌ای با پاشش چرخشی بنام اسپرینکلر آلومینیومی یا برنجی استفاده می شود. درون برج‌های مخروطی، آب توسط لوله‌های مسی بنحو نود درجه به اسپرینکلر متصل می‌شود. سپس طی توزیع آب بصورت دایره‌ای بر روی پکینگ فرآیند خنک سازی سیال انجام میگردد. برای مکان‌هایی که معضل کمبود ارتفاع دارند نصب تاورهای مخروطی توصیه نمیگردد.
• کولینگ واتر مکعبی مدار باز : ساختار اینگونه برج‌های خنک کننده مرطوب همانطور که از اسمش پیداست بصورت مکعب مربع میباشد. برخلاف برج‌های مخروطی سیال آب از سمت بالای کولینگ وارد شده بعد توسط افشانک‌ها پخش می‌گردد. پاشش آب بوسیله نازل‌های (حلزونی ، مربع پاش،  H2و...) که داخل برج تعبیه شده است بر روی پکینگ‌ها صورت میگیرد.

چه پارامترهای در عملکرد بهتر کولینگ تاور مدار باز تاثیر گذار است؟

    طراحی سطوح وسیع خنک کننده
    روان بودن چرخش فن کولینگ تاور مدار باز
    بالانس بودن همزمان استاتیکی دینامیکی پروانه
    مقدار هوارسانی جریان هوای القایی ایجاد شده توسط فن دستگاه
    عدم رسوب پذیری قطعات داخلی طی مرور زمان بعلت تبخیر مداوم جریان آب درون بخش‌هایی مثل نازل، پکینگ، اسپرینکلر

برخی مزایای کولینگ تاور مرطوب شرکت DX

1)    مصرف انرژی نسبتا کم
2)    عدم احتیاج به فضای خیلی گسترده جهت نصب
3)    هزینه ابتدایی پایین، نگهداری آسانتر
4)    امکان دستیابی دماهای پایین
5)    مقاوم مقابل اشعه یو وی خورشید
6)    دارای 24 ماه گارانتی طلایی
